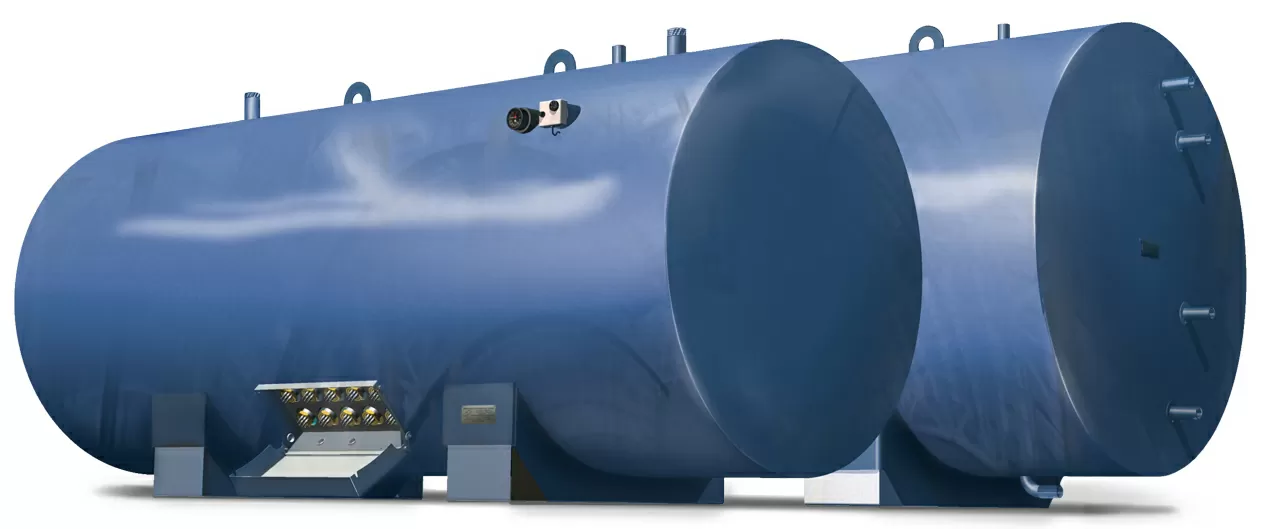

Промышленный электрический водонагреватель 750 литров предназначен для горячего водоснабжения жилых и промышленных объектов, больниц, учебных заведений и гостиничных комплексов. Нагрев воды в водонагревателях может производиться, как от встроенных блок - ТЭНов, так и от теплообменника косвенного нагрева.

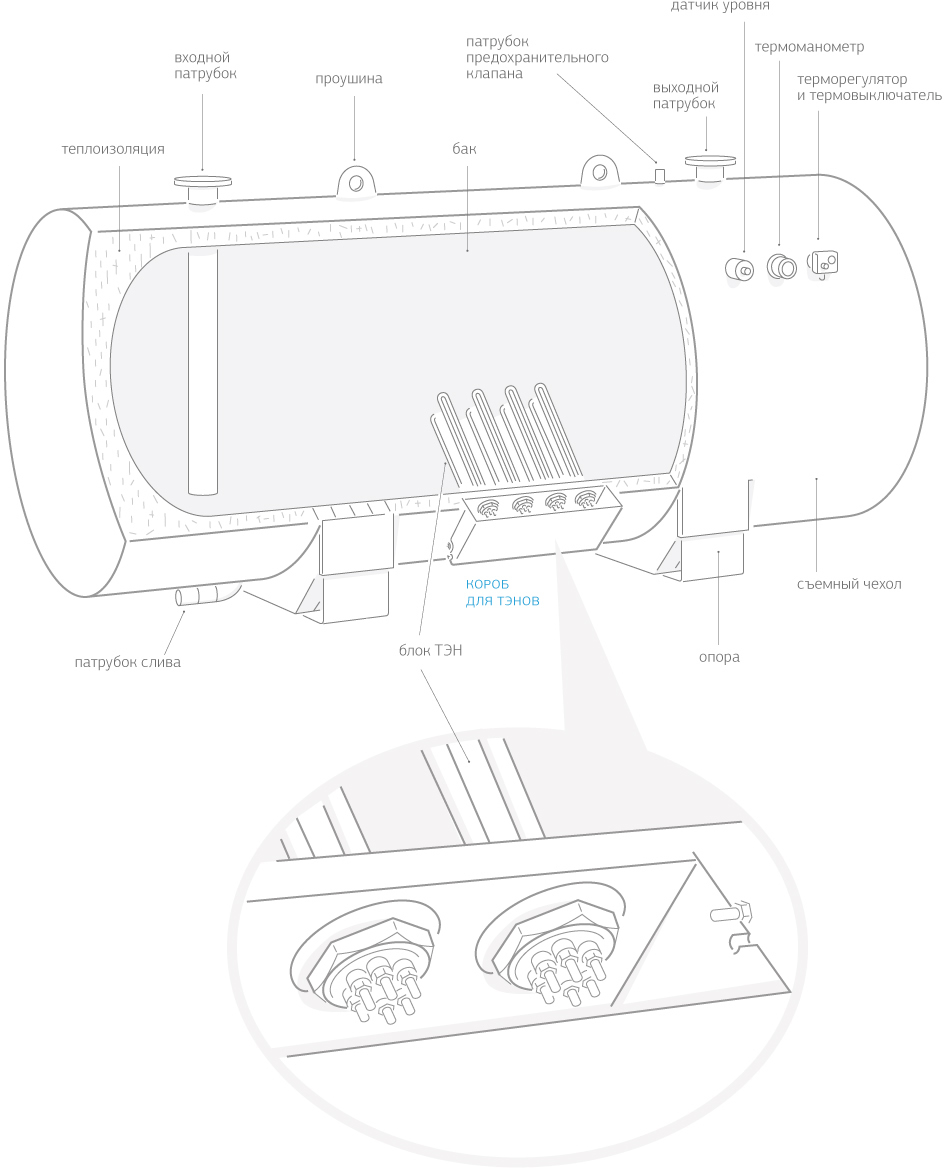

Корпус емкости водонагревателя 750 литров и нагревательные элементы изготовлены из нержавеющей стали и рассчитаны на длительный срок эксплуатации. При применении водонагревателя для нагрева воды для технологических нужд производства корпус может быть изготовлен из углеродистой стали. Снаружи емкость изолирована высококачественной теплоизоляцией, сверху защищена полимерной пленкой.
Водонагреватель горизонтальный 750 л. легко обеспечивает пиковые расходы системы горячего водоснабжения и может применяться совместно с другими источниками горячего водоснабжения в качестве основного или резервного. Теплообменник косвенного нагрева бойлера может быть выполнен, как в виде внешнего пластинчатого теплообменника, так и в виде встроенного змеевика из нержавеющей стали, теплоноситель в который подается от системы отопления здания.
Гарантия производителя 12 месяцев
Декларация соответствия Таможенного союза
| Оборудование | Объем (литр.) | ТЭНы (кВт) | Шкаф (кВт) | Теплообм. (кВт) | Комплект арматуры | Положение | Нержавеющая сталь, (руб.) | Углеродная сталь, (руб.) | |
| Теплоаккумулятор |
|
|
|
|
Заказать | ||||
| Теплоаккумулятор |
|
|
|
|
Заказать | ||||
| Теплоаккумулятор |
|
|
|
|
Заказать | ||||
| Теплоаккумулятор |
|
|
|
|
Заказать | ||||
| Теплоаккумулятор |
|
|
|
|
Заказать | ||||
| Теплоаккумулятор |
|
|
|
|
Заказать | ||||
| Теплоаккумулятор |
|
|
|
|
Заказать | ||||
| Теплоаккумулятор |
|
|
|
|
Заказать | ||||
| Теплоаккумулятор |
|
|
|
|
Заказать | ||||
| Теплоаккумулятор |
|
|
|
|
Заказать | ||||
| Теплоаккумулятор |
|
|
|
|
Заказать | ||||
| Теплоаккумулятор |
|
|
|
|
Заказать | ||||
| Теплоаккумулятор |
|
|
|
|
Заказать | ||||
| Теплоаккумулятор |
|
|
|
|
Заказать |

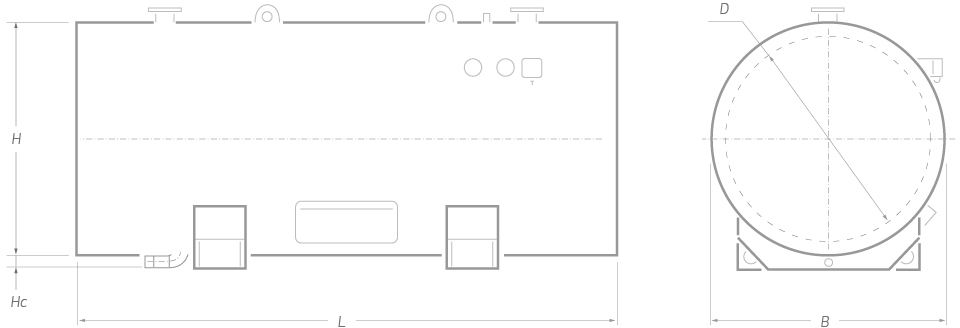

| ХАРАКТЕРИСТИКИ | ПОКАЗАТЕЛИ | ЕДИНИЦЫ ИЗМЕРЕНИЯ |
|---|---|---|
| Ёмкость (±5%) | 750 | литр |
| Материал бака | AISI 304 / S235JR (ст.3) | |
| Внешний диаметр B | 968 | мм |
| Длина L | 1782 | мм |
| Высота H | 1168 | мм |
| Масса водонагревателя | 160 | кг |
| Объем в упаковке | 1,7 | м³ |
| Толщина теплоизоляции | 80 | мм |
| Допустимое давление | 0,6 | МПа |
| Рекомендуемая электрическая мощность встроенных ТЭНов (опция) | 35 | кВт |
| Время нагрева при рекомендуемой мощности от +5 до +65ºС ΔT=60ºC | 1.5 | час |
| Максимальная электрическая мощность встроенных ТЭНов | 75 | кВт |
| Пределы настройки термостата (±5) | от +30 до + 85 | ºС |
| Номинальное напряжение для блок ТЭНов (±10%) | 400 | В |
| Рекомендуемая мощность внешнего/внутреннего теплообменника (опция) | 45 | кВт |
| Патрубки холодной / горячей воды. вн. резьба | 1 | дюймы |
| Сливной патрубок вн. резьба | 1 | дюймы |
| Патрубок под предохранительный клапан вн. резьба | 1 | дюймы |
| Гайка под гильзу терморегулятора / термоманометра вн. резьба | 1/2 | дюймы |
| Патрубок рециркуляции вн. резьба (опция) | 1 | дюймы |
| Количество гаек под блок-ТЭН G 1½" стандартная комплектация | 4 | шт. |
| Высота сливного патрубка Hс | 60 | мм |
Схема обвязки аккумуляционной ёмкости
При работе электрокотла с теплоаккумулятором основное время работы - ночное. При этом электроэнергия расходуется по льготному ночному тарифу (должен быть установлен двухтарифный электросчетчик), что значительно снижает затраты. Электрический котел работает по замкнутому контуру и нагревает за ночь воду в теплоаккумуляторе до 90 °C. В дневное время электрокотел полностью или частично отключается. Требуемая температура в системе отопления поддерживается при помощи трехходового термосмесительного клапана, который управляется датчиком температуры теплоносителя.
Аккумуляционная ёмкость представляет собой вертикальный герметичный бак, покрытый изоляцией и имеющий патрубки, посредством которых происходит подведение и отведение теплоносителя. Материал бака - чёрная или нержавеющая сталь.|
КО - комплект отводящей запорной арматуры КЦ - комплект запорной арматуры для циркуляции ГВС КП - комплект подводящей запорной арматуры |
|
|
1. Подвод холодной воды. |
5. Слив с предохранительно клапана. 6. Вентиль слива. 7. Слив |
Схема обвязки водонагревателя с блок-ТЭНами
Конструкция водонагревателя накопительного типа с нагревом только от блоков электротэнов применяется на объектах, где нет стабильных источников теплоснабжения, или происходит их отключение на летний период.
На оболочке ТЭНа отсутствует напряжение, поэтому их можно эксплуатировать при непосредственном контакте с нагреваемой средой. Наиболее удобные в эксплуатации - это блок-ТЭНы. Они состоят из 3х ТЭНов, впаянных в общую латунную гайку. Такое крепление значительно надежнее и удобнее фланцевого соединения. Для нагрева теплоносителя в электрокотлах блок-ТЭНов может быть несколько. Мощность водонагревателя при этом является суммарной мощностью всех элементов. Внутри бака водонагревателя размещаются один или несколько ТЭНов.
Мощность регулируется ступенчато, включением одного или нескольких групп ТЭНовых нагревателей. Пользователь при необходимости может принудительно задать максимальную мощность, в пределах которой водонагреватель может динамически менять потребление. Блок управления в зависимости от настройки терморегулятора и температуры воды в водонагревателе производит включение или выключение контакторов нагревательных групп блок – ТЭНов, позволяет регулировать мощность нагрева и отключает нагреватели при возникновении аварийных ситуаций.
|
КО - комплект отводящей запорной арматуры КЦ - комплект запорной арматуры для циркуляции ГВС КП - комплект подводящей запорной арматуры |
|
|
1. Подвод холодной воды. |
6. Терморегулятор с термоограничителем 7. Слив с предохранительно клапана. 8. Вентиль слива. 9. Слив
|
Схема обвязки водонагревателя со встроенным ТО
При использовании данной схемы обвязки, во встроенный теплообменник - змеевик подается вода из системы отопления. Регулирование температуры воды в водонагревателе осуществляется электромагнитным клапаном по сигналу от терморегулятора. Такая конструкция применяется на объектах, имеющих стабильный источник теплоснабжения в течение всего года.
По своей структуре теплообменник-змеевик представляет собой свернутую по определенному профилю трубу. Чаще всего подобные изделия производятся в форме спирали. Одной из модификаций являются устройства, в которых спиралью сворачивается несколько параллельно расположенных трубок. Элемент помещается в емкость, заполненную рабочей средой. Нагревание теплоносителя осуществляется за счет его непрерывного или периодического протока через систему. Конструкция погружного теплообменника может дополняться перемешивающими устройствами. Применение таких устройств обеспечивает увеличение эффективности работы прибора.
|
КО - комплект отводящей запорной арматуры КЦ - комплект запорной арматуры для циркуляции ГВС КП - комплект подводящей запорной арматуры КТ-2 - комплект запорной арматуры со встроенным трубчатым теплообменником |
|
|
1. Подвод холодной воды. |
6. Теплообменник трубчатый встроенный. 7. Электромагнитный клапан 8. Вентиль слива. 9. Предохранительный клапан |
Схема обвязки водонагревателя с внутренним ТО ТЭНами
Данная комплектация водонагревателя применяется для объектов, где нет стабильных источников теплоснабжения, или происходит их отключение на летний период. Комбинированные водонагреватели содержат теплообменник и работают от систем отопления и от сети электропитания. Применение такой конструкции увеличивает скорость нагрева воды и сокращает затраты.
Комбинированные водонагреватели, так же как и водонагреватели косвенного нагрева, бывают со спиралевидным встроенным, либо с выносным пластинчатым теплообменником. Конструкция такого водонагревателя позволяет в тёплое время года получать горячую воду с использованием только электричества, а когда в работу включён отопительный котёл, нагрев воды происходит за счёт его нагретого теплоносителя. В случае необходимости быстрого нагрева большого количества воды могут быть задействованы оба типа нагрева.
|
КО - комплект отводящей запорной арматуры КЦ - комплект запорной арматуры для циркуляции ГВС КП - комплект подводящей запорной арматуры КТ-2 - комплект запорной арматуры со встроенным трубчатым теплообменником |
|
|
1. Подвод холодной воды. |
6. Терморегулятор с термоограничителем 7. Теплообменник трубчатый встроенный. 8. Электромагнитный клапан 9. Вентиль слива. 10. Предохранительный клапан |
| Вид | Наименование продукции |
Листовка |
Каталог продукции |
Паспорт продукции |
Схемы 2D |
Схемы 3D |
Сертификаты качества |
Схемы обвязки |
Прайс-лист |
Фотографии |
| Водонагреватели «Невский» | Водонагреватель тип горизонтальный |
|
|
|
|
|
|
|
Для здорового функционирования промышленных и инфраструктурных объектов необходимо надежно обеспечить их горячей водой. На производстве она может быть востребована и для различных технологических процессов. Чтобы бесперебойно снабжать организации энергоресурсами, следует применять аппараты от проверенного изготовителя, например, накопительный горизонтальный водонагреватель на 750 литров.
Компания «Невский» с 1993 года проектирует, изготавливает и продает нагревательное оборудование. У нас есть большой опыт успешного сотрудничества с крупными производственными организациями. Мы неоднократно поставляли аппараты для оснащения общественных и жилых объектов.
Предлагаем накопительный горизонтальный водонагреватель на 750 литров — надежную, долговечную модель, которая отличается повышенной эффективностью работы. Основные характеристики:
Прочный корпус водонагревателя создается из нержавеющей или углеродистой стали. В качестве нагревательных элементов применяются коррозионностойкие ТЭНы, собранные в несколько блоков, что позволяет повысить удобство технического обслуживания аппарата.
Водонагреватели, изготовленные компанией «Невский», оснащены многоуровневой защитой, что делает их устойчивыми к поломкам, а также максимально безопасными в эксплуатации. Встроены следующие системы:
Производство бака предусматривает обшивку его теплоизоляцией, которая препятствует остыванию воды и позволяет снижать затраты электроэнергии на нагрев теплоносителя. Для моделей аппаратов в наличии имеются все нужные запчасти. В случае необходимости их без труда можно заказать и приобрести.
