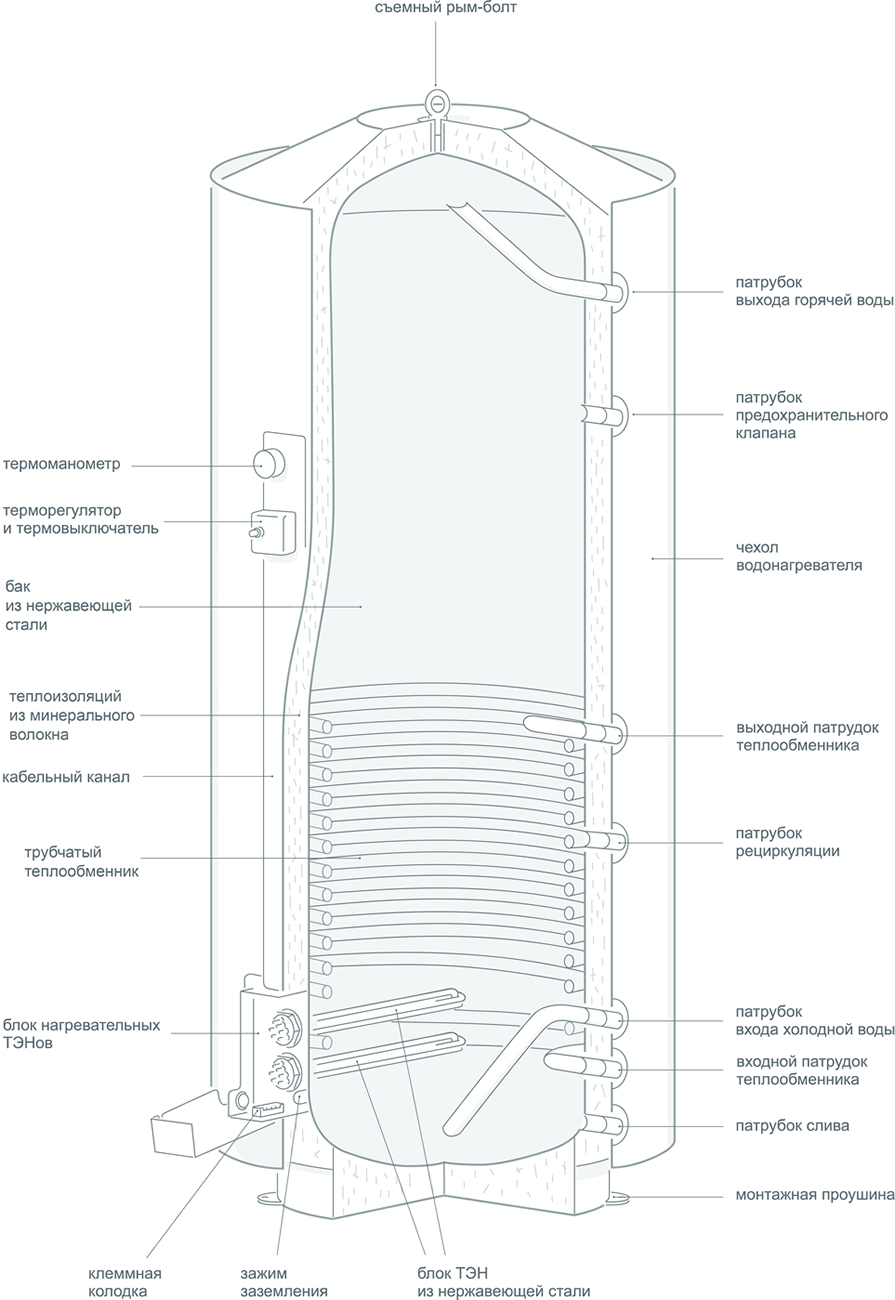

Нагрев воды в водонагревателе может производиться как от блока встроенных электротэнов, так и от теплообменника. Возможен комбинированный вариант.

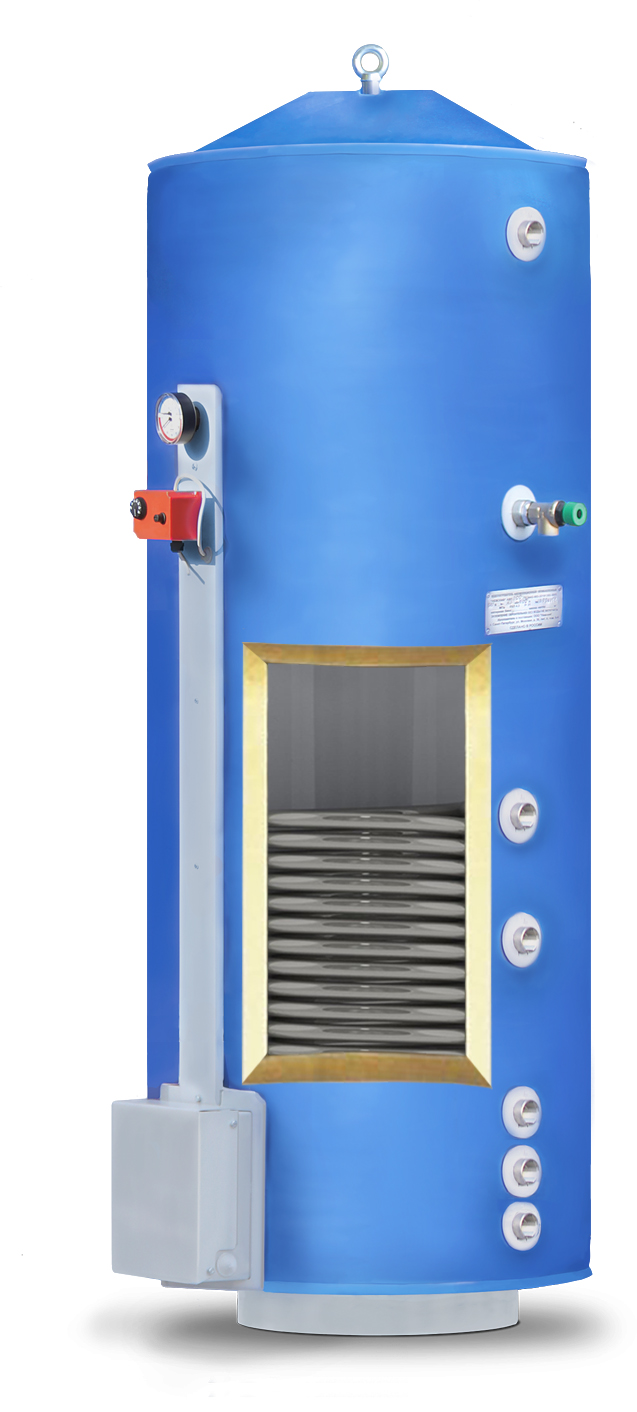

Встроенный трубчатый теплообменник 90 кВт представляет собой спираль из нержавеющей трубы, расположенную в нижней части бака. Он обеспечивает нагрев воды в баке водонагревателя горячим теплоносителем (водой или антифризом), проходящим через теплообменник. Регулирование температуры воды в водонагревателе осуществляется электромагнитным клапаном по сигналу от терморегулятора.
Схема обвязки водонагревателя со встроенным ТО
При использовании данной схемы обвязки, во встроенный теплообменник - змеевик подается вода из системы отопления. Регулирование температуры воды в водонагревателе осуществляется электромагнитным клапаном по сигналу от терморегулятора. Такая конструкция применяется на объектах, имеющих стабильный источник теплоснабжения в течение всего года.
По своей структуре теплообменник-змеевик представляет собой свернутую по определенному профилю трубу. Чаще всего подобные изделия производятся в форме спирали. Одной из модификаций являются устройства, в которых спиралью сворачивается несколько параллельно расположенных трубок. Элемент помещается в емкость, заполненную рабочей средой. Нагревание теплоносителя осуществляется за счет его непрерывного или периодического протока через систему. Конструкция погружного теплообменника может дополняться перемешивающими устройствами. Применение таких устройств обеспечивает увеличение эффективности работы прибора.
|
КО - комплект отводящей запорной арматуры КЦ - комплект запорной арматуры для циркуляции ГВС КП - комплект подводящей запорной арматуры КТ-2 - комплект запорной арматуры со встроенным трубчатым теплообменником |
|
|
1. Подвод холодной воды. |
6. Теплообменник трубчатый встроенный. 7. Электромагнитный клапан 8. Вентиль слива. 9. Предохранительный клапан |
Схема обвязки водонагревателя с внутренним ТО ТЭНами
Данная комплектация водонагревателя применяется для объектов, где нет стабильных источников теплоснабжения, или происходит их отключение на летний период. Комбинированные водонагреватели содержат теплообменник и работают от систем отопления и от сети электропитания. Применение такой конструкции увеличивает скорость нагрева воды и сокращает затраты.
Комбинированные водонагреватели, так же как и водонагреватели косвенного нагрева, бывают со спиралевидным встроенным, либо с выносным пластинчатым теплообменником. Конструкция такого водонагревателя позволяет в тёплое время года получать горячую воду с использованием только электричества, а когда в работу включён отопительный котёл, нагрев воды происходит за счёт его нагретого теплоносителя. В случае необходимости быстрого нагрева большого количества воды могут быть задействованы оба типа нагрева.
|
КО - комплект отводящей запорной арматуры КЦ - комплект запорной арматуры для циркуляции ГВС КП - комплект подводящей запорной арматуры КТ-2 - комплект запорной арматуры со встроенным трубчатым теплообменником |
|
|
1. Подвод холодной воды. |
6. Терморегулятор с термоограничителем 7. Теплообменник трубчатый встроенный. 8. Электромагнитный клапан 9. Вентиль слива. 10. Предохранительный клапан |
