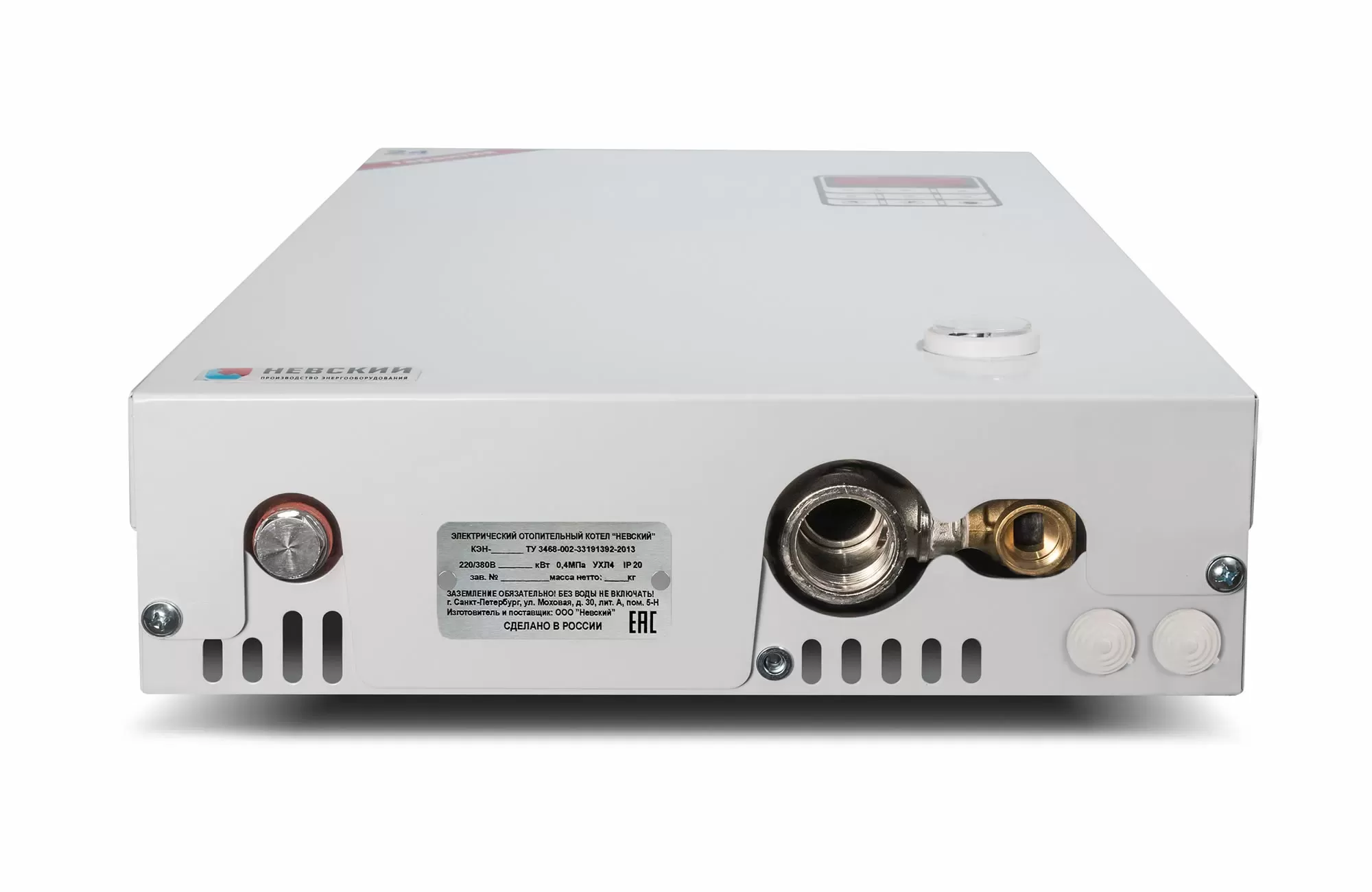

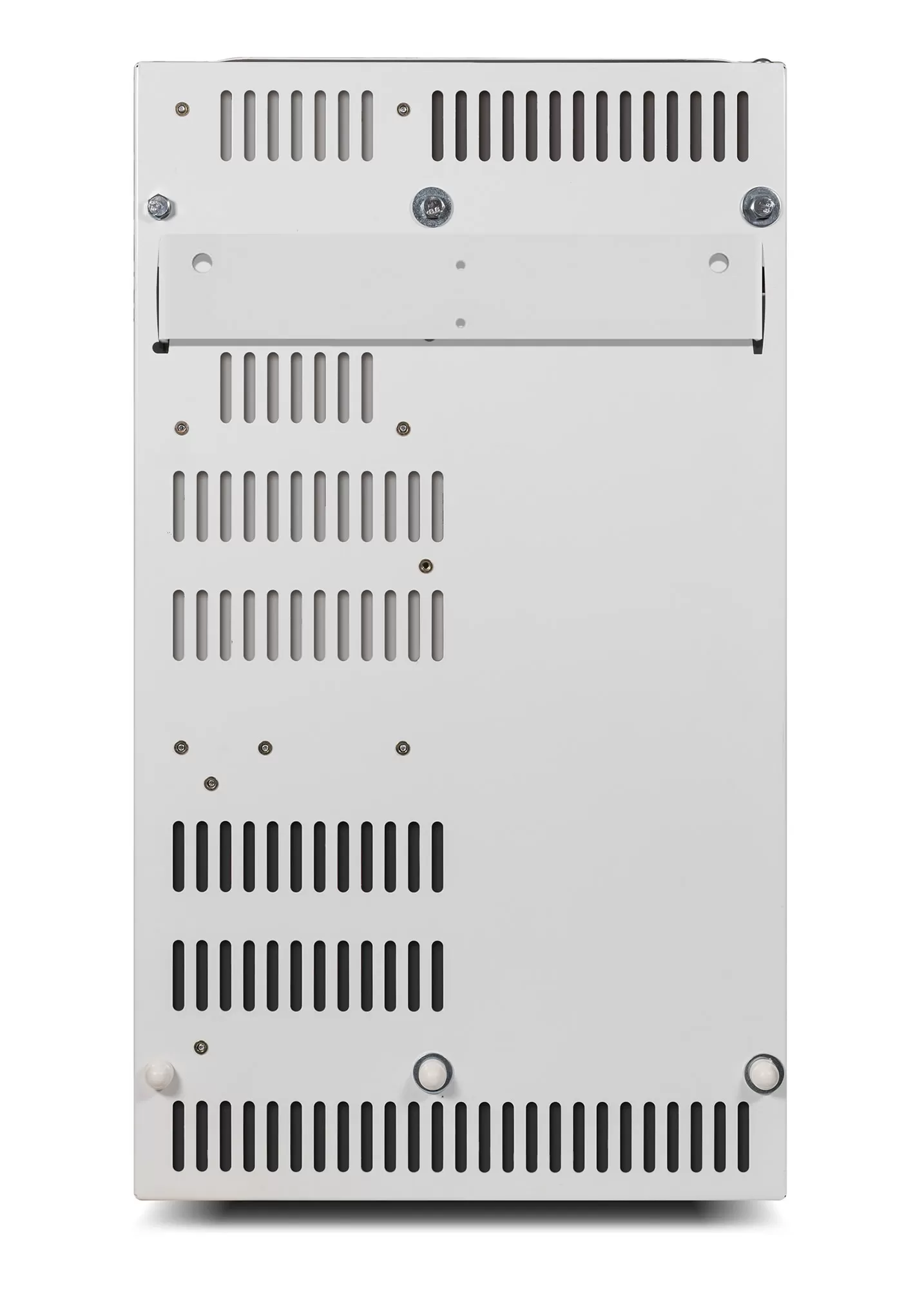

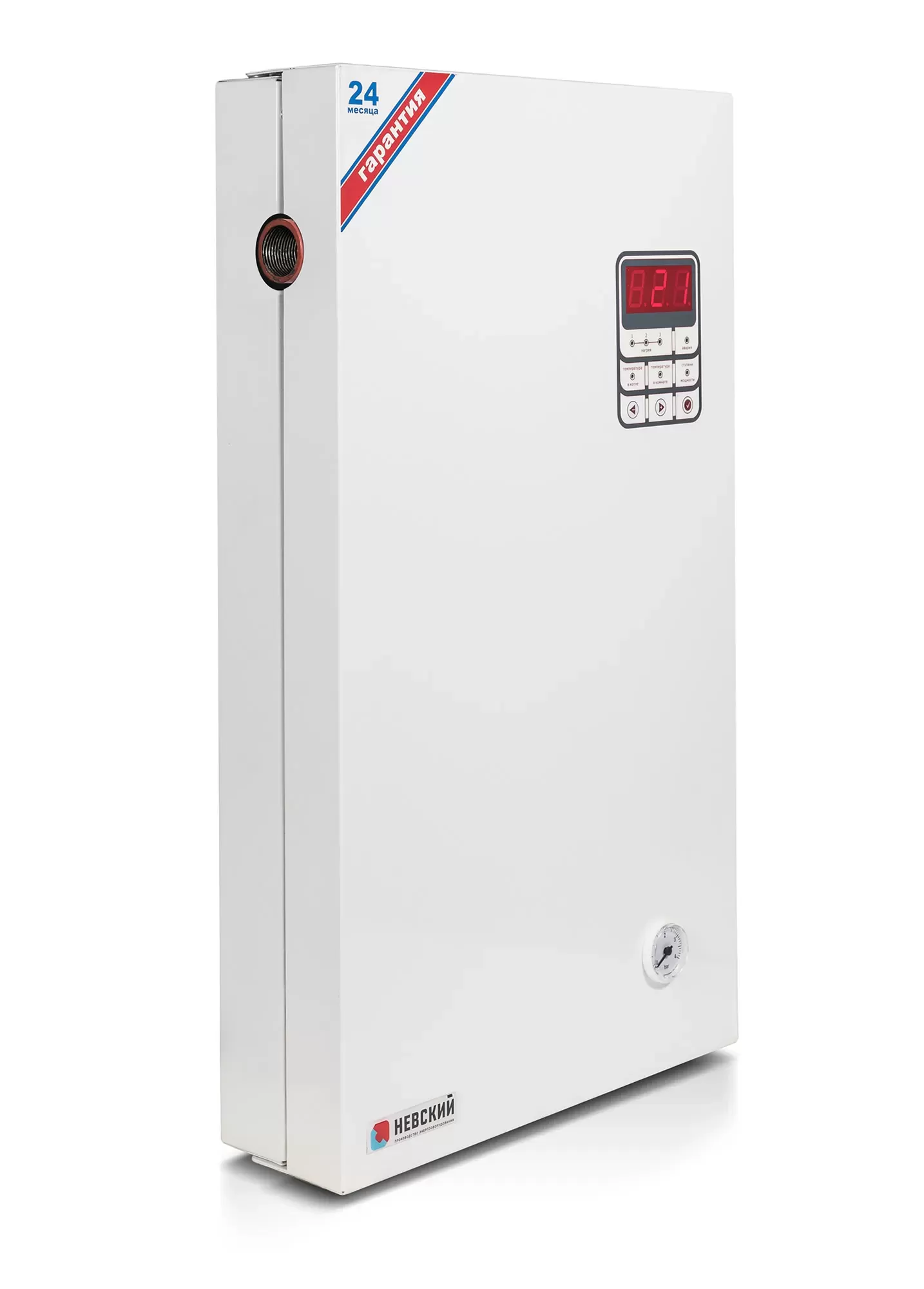

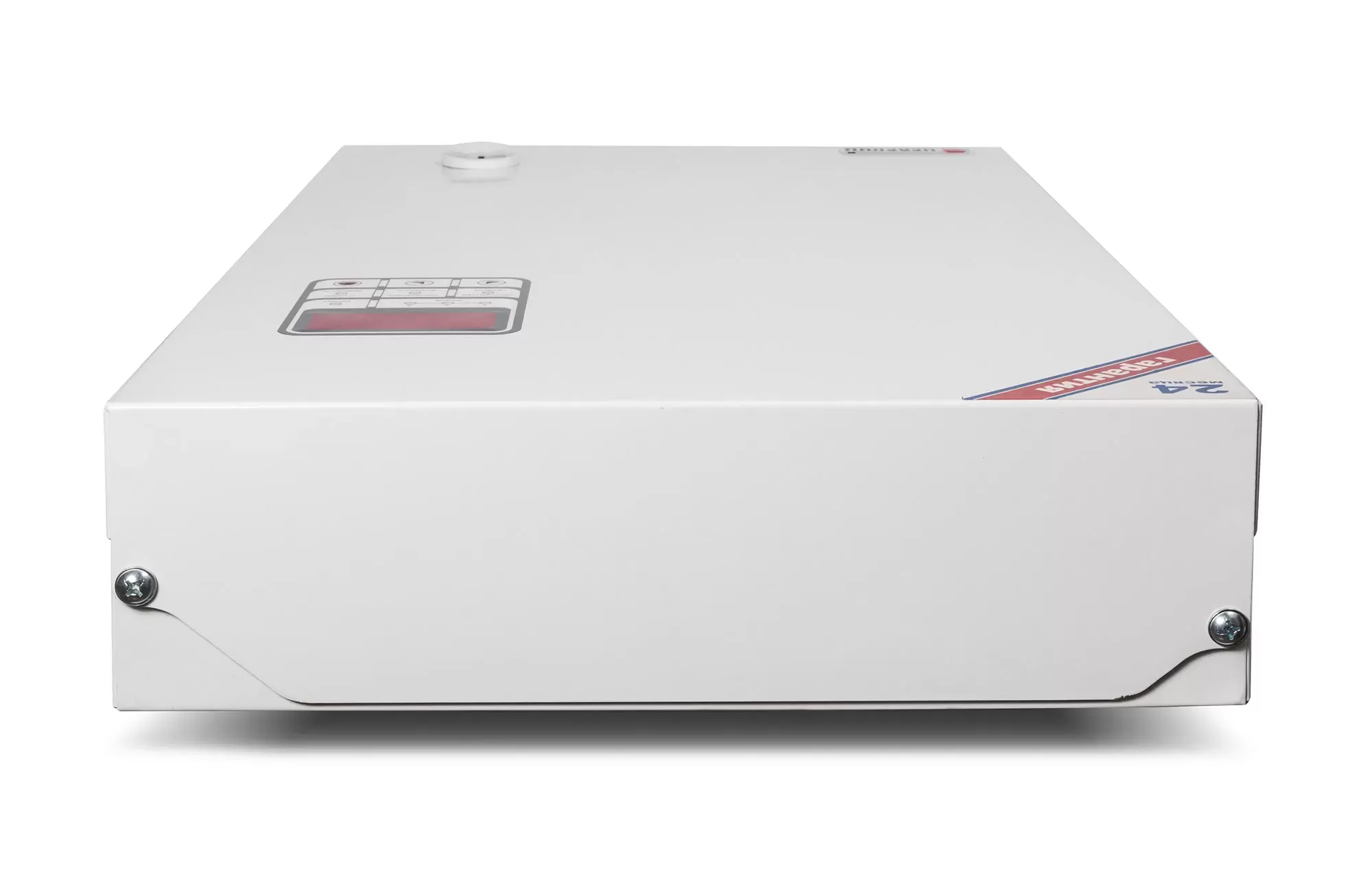

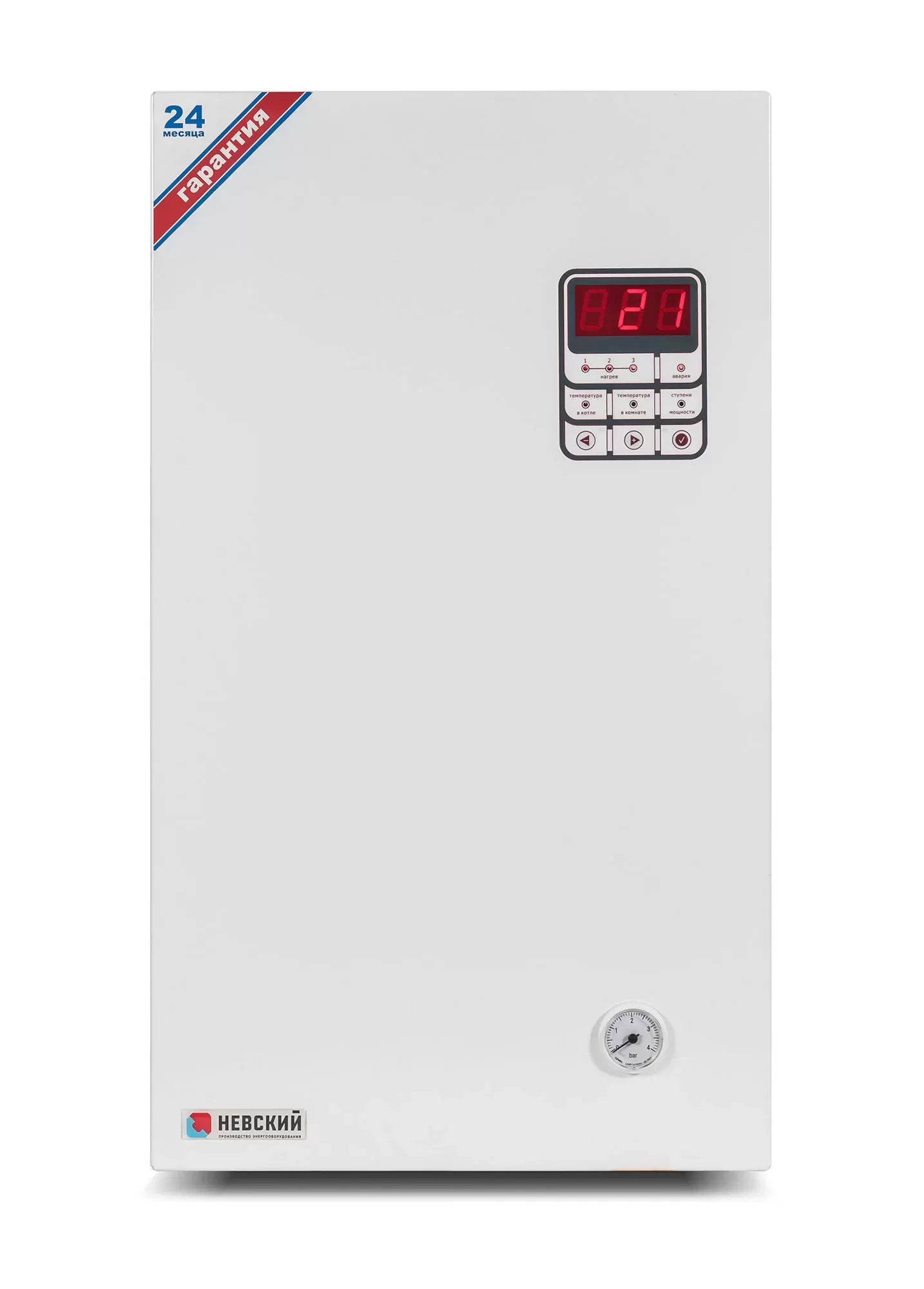

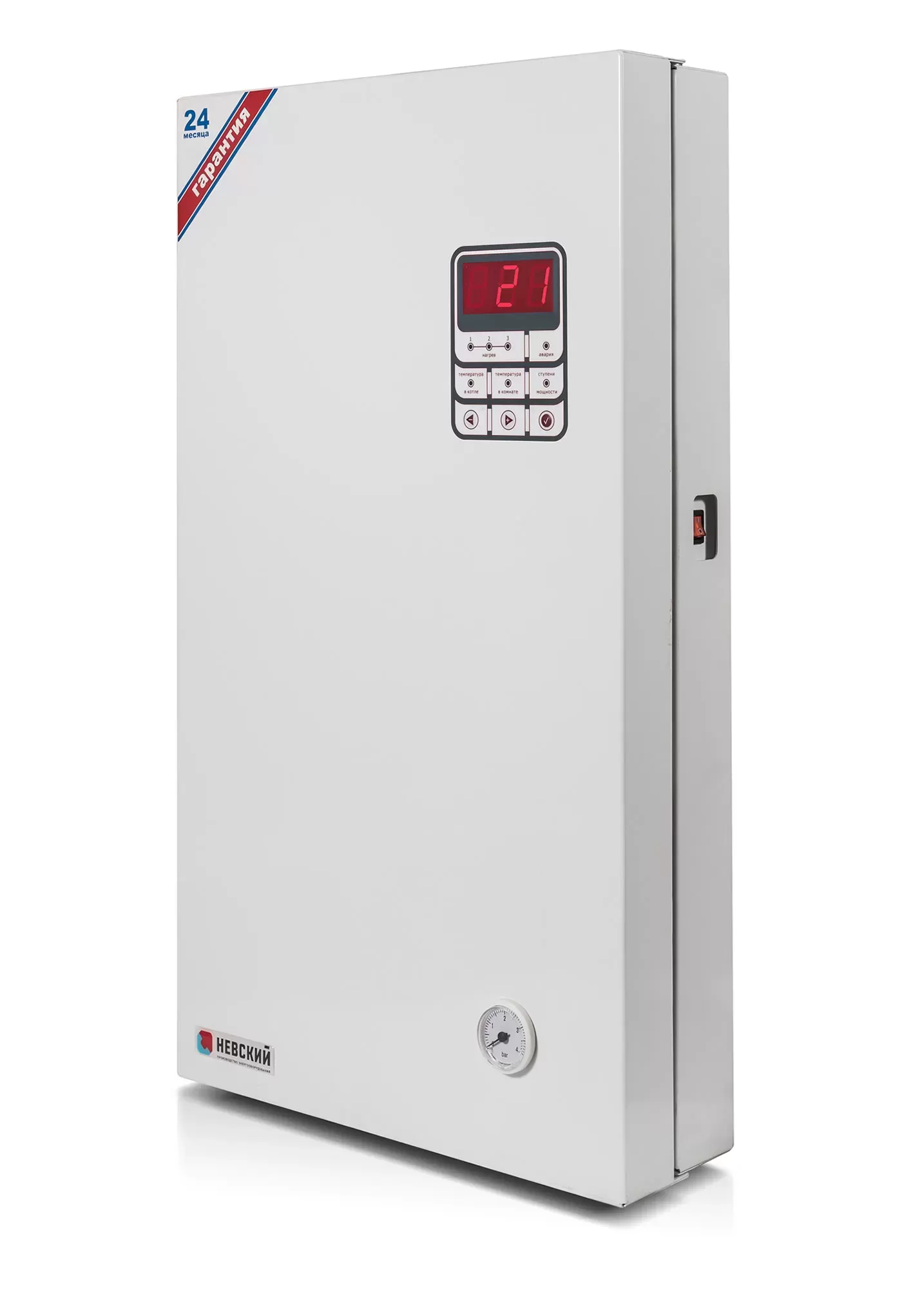

Электрический котел 5 кВт модели Комфорт идеально подходит для автономного отопления загородных домов, коттеджей, бань, детских садов и других видов помещений. Удобный в использовании и легко подключаемый, электрокотел 5 кВт уже содержит в себе элементы группы безопасности: предохранительный клапан, воздухоотводчик, манометр. Снабжен цифровым терморегулятором с дисплеем, микропроцессорным управлением с ПИ-регулированием и датчиком комнатной температуры.
Предусмотрена возможность для подключения погодозависимого контроллера и GSM-управления. Данный электрокотел мощностью 5 кВт станет надёжным источником тепла в Вашем доме.
Гарантия производителя 24 месяцев
Сертификат соответствия Таможенного союза
| ХАРАКТЕРИСТИКИ | ПОКАЗАТЕЛИ | ЕДИНИЦЫ ИЗМЕРЕНИЯ |
|---|---|---|
| Номинальная мощность, ±5% | 5 | кВт |
| Номинальное напряжение питания ±10% | 230/400 | В |
| Максимальное давление | 0,3 [3] | МПа [Bar] |

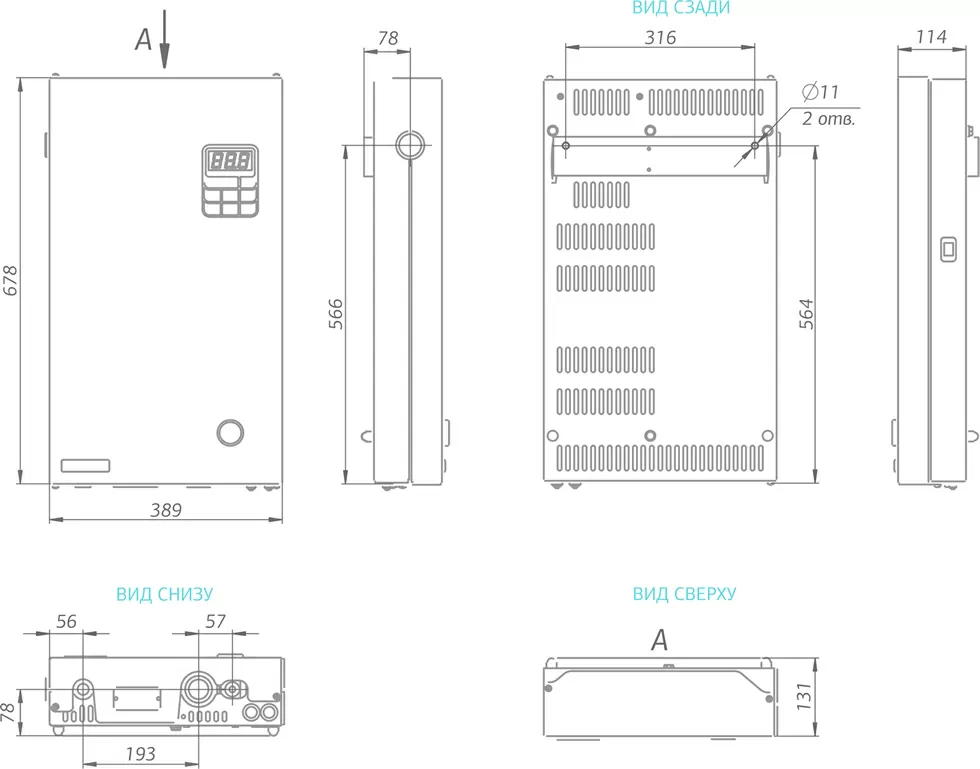

| Высота бака котла | 680 | мм |
| Ширина бака котла | 390 | мм |
| Глубина бака котла | 115 | мм |
| 1-я ступень | 1 | кВт |
| 2-я ступень | 2 | кВт |
| 3-я ступень | 2 | кВт |
| Диапазон регулирования температуры теплоносителя | 5 - 90 | ºC |
| Номинальный ток автоматического выключателя, при напряжении питания 230/400 В | 25 | А |
| Требуемая площадь поперечного сечения медного провода подводящего кабеля, при напряжении питания 230/400 В | 6/4 | мм² |
| Рекомендуемая отапливаемая площадь при высоте потолков не более 2,7м; t нар. -25°С | 50 | м² |
| Присоединительная резьба вход/выход тр. | G 1” | дюйм |
| Давление настройки пред. клапана | 3 | Bar |
| Объем бака | 8,4 | л |
| Масса | 21 | кг |
| Объем в упаковке. Котел + ШАУ | 0,03 | м³ |
Электрокотел "Комфорт" с радиаторами или конвекторами
Стандартная схема обвязки отопительного электрического котла с минимальным набором дополнительного оборудования. В качестве отопительных приборов могут использоваться любые виды радиаторов, конвекторов или секционных регистров. В качестве теплоносителя можно применять как воду, так и незамерзающие жидкости - антифризы на основе этиленгликоля или пропиленгликоля.
При данной обвязке электрокотел поддерживает температуру в здании на уровне контрольного помещения, где установлен термодатчик. Датчик рекомендуется устанавливать в помещениях со стабильной температурой (спальнях, гостиных). Вместо него может быть установлен термостат-программатор, который позволят программировать температурный режим в помещении по часам в течение дня и в течение всей недели. Также регулировка может производиться автоматически в погодозависимом режиме при установке контроллера «Невский».
|
1. Электрический котел «Невский» 2. Расширительный мембранный бак 3. Датчик уличной температуры 4. Предохранительный клапан 5. GSM-модуль дистанционного управления «Невский» 6. Термостат комнатный 7. Погодозависимый контроллер «Невский» |
8. Система отопления 9. Вентиль для слива теплоносителя 10. Слив 11. Косой фильтр (грязевик) 12. Циркуляционный насос 13. Манометр 14. Автоматический воздухоудалитель |
Электрокотел с теплым водяным полом
Водяной тёплый пол может частично (до 30%) разгрузить радиаторное отопление или полностью его заменить, если тепловой мощности пола будет достаточно для компенсации теплопотерь помещения. Принцип работы водяного теплого пола прост. В качестве теплоносителя используют воду или незамерзающую жидкость. Она течет по специальной гибкой трубе, которая вмонтирована под поверхностью пола. За счет подогреваемой воды, тепло распространяется снизу вверх равномерно. Поэтому в помещении нет жарких зон или плохо прогреваемых участков.
При работе электрокотла "Невский" на обогрев теплого пола, на терморегуляторе устанавливается максимально допустимая температура теплоносителя, подаваемая в теплый пол (53 °C). Она поддерживается комнатным термостатом.
|
1. Электрический котел «Невский» 2. Расширительный мембранный бак 3. Датчик уличной температуры 4. Группа безопасности 5. GSM-модуль дистанционного управления «Невский» 6. Термостат комнатный |
7. Погодозависимый контроллер «Невский» 8. Теплый пол 9. Вентиль для слива теплоносителя 10. Слив 11. Косой фильтр (грязевик) 12. Циркуляционный насос |
Электрокотел с воздушно-отопительными приборами с водяным контуром
Водяные калориферы или водяные воздухонагреватели представляют собой вентилятор большой производительности с водяным теплообменником. Их применяют для экономичного воздушного обогрева ангаров, цехов, складов, магазинов, выставочных залов, торговых комплексов, автосервисов, мастерских, спортзалов, теплиц, ферм. Такие тепловентиляторы предназначены для закрытых помещений вне зависимости от наличия вентиляции.
Наиболее дешевый, быстрый и эффективный способ осуществить отопление помещений больших объемов - это обустроить их системой воздушного отопления состоящей из электрокотлов «Невский» и воздушно отопительных агрегатов.
|
1. Электрический котел «Невский» 2. Расширительный мембранный бак 3. Датчик уличной температуры 4. Группа безопасности 5. GSM-модуль дистанционного управления «Невский» 6. Термостат комнатный |
7. Погодозависимый контроллер «Невский» 8. Воздушно-отопительный прибор 9. Вентиль для слива теплоносителя 10. Слив 11. Косой фильтр (грязевик) 12. Циркуляционный насос |
Электрокотел с газовым или дизельным котлом
Лучшим решением для системы отопления является использование двух котлов. Это так называемое дежурное отопление: в доме работает электрокотел в дежурном режиме, поддерживая в ваше отсутствие температуру в помещении около плюс + 5 оC. Для этого обычно достаточно электрокотла, мощность которого равна трети максимальной мощности, требуемой для обогрева здания. Прогрев помещений основным котлом при приезде хозяев происходит очень быстро.
Электрокотел Невский можно использовать в качестве резервного при последовательном подключении с газовым или жидкотопливным котлом. При этом на терморегуляторе электрокотла Невский выставляется температура теплоносителя на 8-10° C ниже установленного на основном котле, а температура воздуха на компактном термостате электрического котла в помещении на 5° C ниже, чем установленная на комнатном термостате основного котла. Если по какой-либо причине основной котел (газовый или дизельный) остановится, и температурный показатель в помещении понизится - электрический котел автоматически включится, и будет поддерживать установленный на его терморегуляторе тепловой режим.
|
1. Электрический котел «Невский» 2. Расширительный мембранный бак 3. Датчик уличной температуры 4. Группа безопасности 5. GSM-модуль дистанционного управления «Невский» 6. Термостат комнатный 7. Погодозависимый контроллер «Невский» |
8. Система отопления 9. Вентиль для слива теплоносителя 10. Слив 11. Косой фильтр (грязевик) 12. Циркуляционный насос 13. Газовый или жидкотопливный котел |
Электрокотел с твердотопливным котлом
Лучшим решением для системы отопления является использование двух котлов. Это так называемое дежурное отопление: в доме работает электрокотел в дежурном режиме, поддерживая в ваше отсутствие температурный режим в помещении около плюс + 5 оC. Для этого обычно достаточно электрокотла, мощность которого равна трети максимальной мощности, требуемой для отопления здания. Комфортный прогрев помещений основным котлом, при приезде хозяев происходит очень быстро. При данной обвязке электрокотел работает как вспомогательный. Дом протапливается твердотопливным котлом. Питание на электрокотел подано, но автоматика не включает нагрев, поскольку температурный режим в помещении выше выставленной на комнатном термостате (18-20 °C). В ночное время, после того, как горение в твердотопливном котле закончилось, и температура в помещении упала – автоматически включается электрокотел и поддерживается до утра заданные параметры обогрева в помещении.
Монтировать электрокотел после (на подаче) твердотопливного котла не допускается, поскольку температура теплоносителя на выходе с твердотопливного котла может достигать 110-120° C, что может привести к выходу из строя электрокотла, поэтому он устанавливается перед твердотопливным котлом, на «обратке».
| 1. Электрический котел «Невский» 2. Расширительный мембранный бак 3. Группа безопасности 4. Система отопления 5. Вентиль для слива теплоносителя |
6. Слив 7. Косой фильтр (грязевик) 8. Циркуляционный насос 9. Твердотопливный котел |
Электрокотел с водонагревателем накопительного типа с внешним пластинчатым теплообменником.
Водонагреватель косвенного нагрева - незаменимое устройство в домах, где происходят частые перебои с горячей водой. Это приспособление состоит из водонагревателя и одноконтурного электрокотла. Водонагреватель имеет вместимость от 10 до 10 000 литров воды. По способу расположения водонагреватель бывает горизонтальный и вертикальный.
Применение выносного теплообменника и насосной схемы циркуляции воды позволяет значительно ускорить процесс нагрева воды в водонагревателе, что делает оборудование более ремонтопригодным, по сравнению со встроенным теплообменником. Данная комбинация применяется на объектах, имеющих стабильный источник теплоснабжения в течение всего года.
|
1. Электрический котел «Невский» 2. Расширительный мембранный бак 3. Группа безопасности 4. Комнатный термостат 5. Система отопления 6. Вентиль для слива теплоносителя 7. Слив |
8. Обратный клапан 9. Косой фильтр (грязевик) 10. Циркуляционный насос 11. Внешний пластинчатый теплообменник 12. Водонагреватель накопительного типа «Невский» АВП 13. Терморегулятор водонагревателя |
Электрокотел с водонагревателем накопительного типа с внутренним трубчатым теплообменником.
Водонагреватель косвенного нагрева - незаменимое устройство в домах, где происходят частые перебои с горячей водой. Это приспособление состоит из бойлера и одноконтурного котла. Внешний вид бойлера напоминает металлическую бочку цилиндрической формы. Бойлер имеет вместимость от 10 до 10 000 литров воды. По способу расположения водонагреватель бывает горизонтальный и вертикальный.
При использовании данной обвязки со встроенным трубчатым теплообменником, во встроенный теплообменник - змеевик подается вода из отопительной системы. Регулирование температуры воды в водонагревателе осуществляется циркуляционным насосом по сигналу от терморегулятора. Данная структура применяется на объектах, имеющих стабильный источник теплоснабжения в течение всего года.
| 1. Электрический котел «Невский» 2. Расширительный мембранный бак 3. Группа безопасности 4. Комнатный термостат 5. Система отопления 6. Вентиль для слива теплоносителя 7. Слив |
8. Обратный клапан 9. Косой фильтр (грязевик) 10. Циркуляционный насос 11. Внутренний трубчатый теплообменник 12. Водонагреватель накопительного типа «Невский» АВП 13. Терморегулятор водонагревателя |
Электрокотел с аккумуляционной накопительной ёмкостью
При работе электрокотла Невский с теплоаккумулятором основное время работы – ночное. При этом электроэнергия расходуется по льготному ночному тарифу (должен быть установлен двухтарифный электросчетчик), что значительно снижает затраты. Электрокотел работает по замкнутому контуру котел - теплоаккмулятор и нагревает за ночь воду в теплоаккумуляторе до 90 °C. В дневное время электрокотел полностью или частично отключается. Требуемый температурный режим поддерживается при помощи трехходового термосмесительного клапана с сервоприводом, который управляется датчиком теплоносителя.
|
1. Электрический котел «Невский» 2. Расширительный мембранный бак 3. Группа безопасности 4. Система отопления 5. Вентиль для слива теплоносителя 6. Слив |
7. Обратный клапан 8. Косой фильтр (грязевик) 9. Циркуляционный насос 10. Аккумуляционная емкость «Невский» АВП 11. Термосмесительный клапан 12. Датчик температуры теплоносителя |
Электрокотел параллельно с централизованной системой теплоснабжения
В зданиях, где требуется гарантированное поддержание климатических условий (детские сады, больницы, интернаты, родильные дома) часто применяют схему с параллельным подключением к централизованной системе теплоснабжения электрических котлов «Невский». Электрокотлы используются, как резервный источник теплоснабжения в межсезонный период, когда котельные еще не работают (осенью) или уже не работают (поздней весной) или в период аварийной остановки централизованной котельной.
При переходе на автономное отопление с электрическим котлом, запорная арматура перекрывается на входе и выходе теплоносителя от централизованной сети теплоснабжения и открывается запорная арматура на входе и выходе контура электрокотла, после чего отопление работает по замкнутому контуру. В данном варианте обвязки можно дополнительно применить погодозависимый контроллер «Невский» и GSM модуль дистанционного управления.
| 1. Электрический котел «Невский» 2. Расширительный мембранный бак 3. Датчик уличной температуры 4. Группа безопасности 5. GSM-модуль дистанционного управления «Невский» 6. Термостат комнатный |
7. Погодозависимый контроллер «Невский» 8. Система отопления 9. Вентиль для слива теплоносителя 10. Слив 11. Косой фильтр (грязевик) 12. Циркуляционный насос |
Электрокотел с централизованной системой теплоснабжения с закрытым контуром
В зданиях, где требуется гарантированное поддержание климатических условий (детские сады, больницы, интернаты, родильные дома) часто применяют схему с параллельным подключением к централизованному теплоснабжению электрических котлов «Невский». Электрокотлы используются, как резервный источник теплоснабжения в межсезонный период, когда котельные еще не работают (осенью) или уже не работают (поздней весной) или в период аварийной остановки централизованной котельной.
При переходе на автономное отопление с электрическим котлом, запорная арматура централизованной сети теплоснабжения перекрывает теплообменник и открывается запорная арматура на входе и выходе контура электрокотла, после чего отопления работает по замкнутому контуру. В данной структуре можно дополнительно применить погодозависимый контроллер «Невский» и GSM модуль дистанционного управления.
|
1. Электрический котел «Невский» 2. Группа безопасности 3. Датчик уличной температуры 4. Расширительный мембранный бак 5. GSM-модуль дистанционного управления «Невский» 6. Термостат комнатный 7. Погодозависимый контроллер «Невский» |
8. Система отопления 9. Вентиль для слива теплоносителя 10. Слив 11. Косой фильтр (грязевик) 12. Циркуляционный насос 13. Пластинчатый теплообменник |
